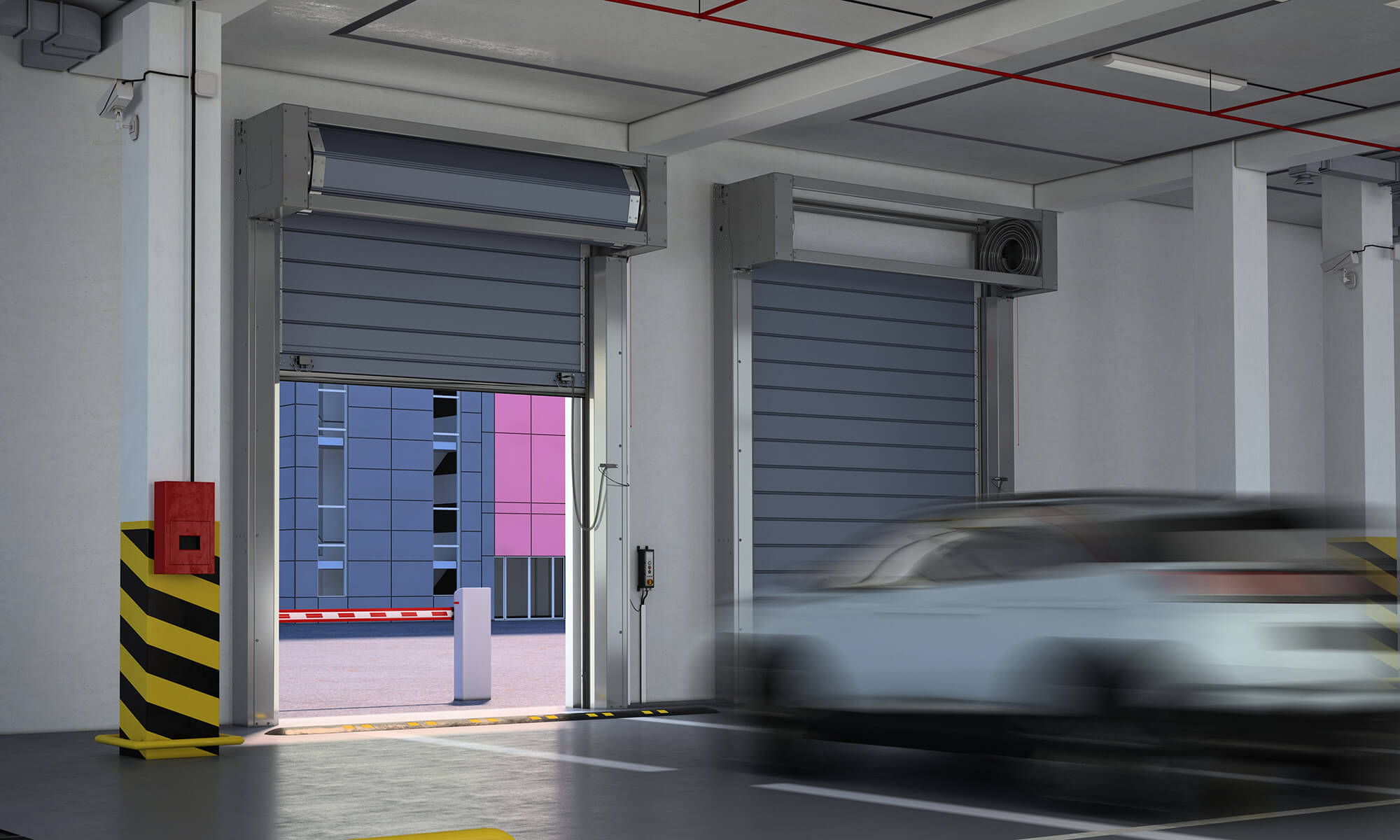

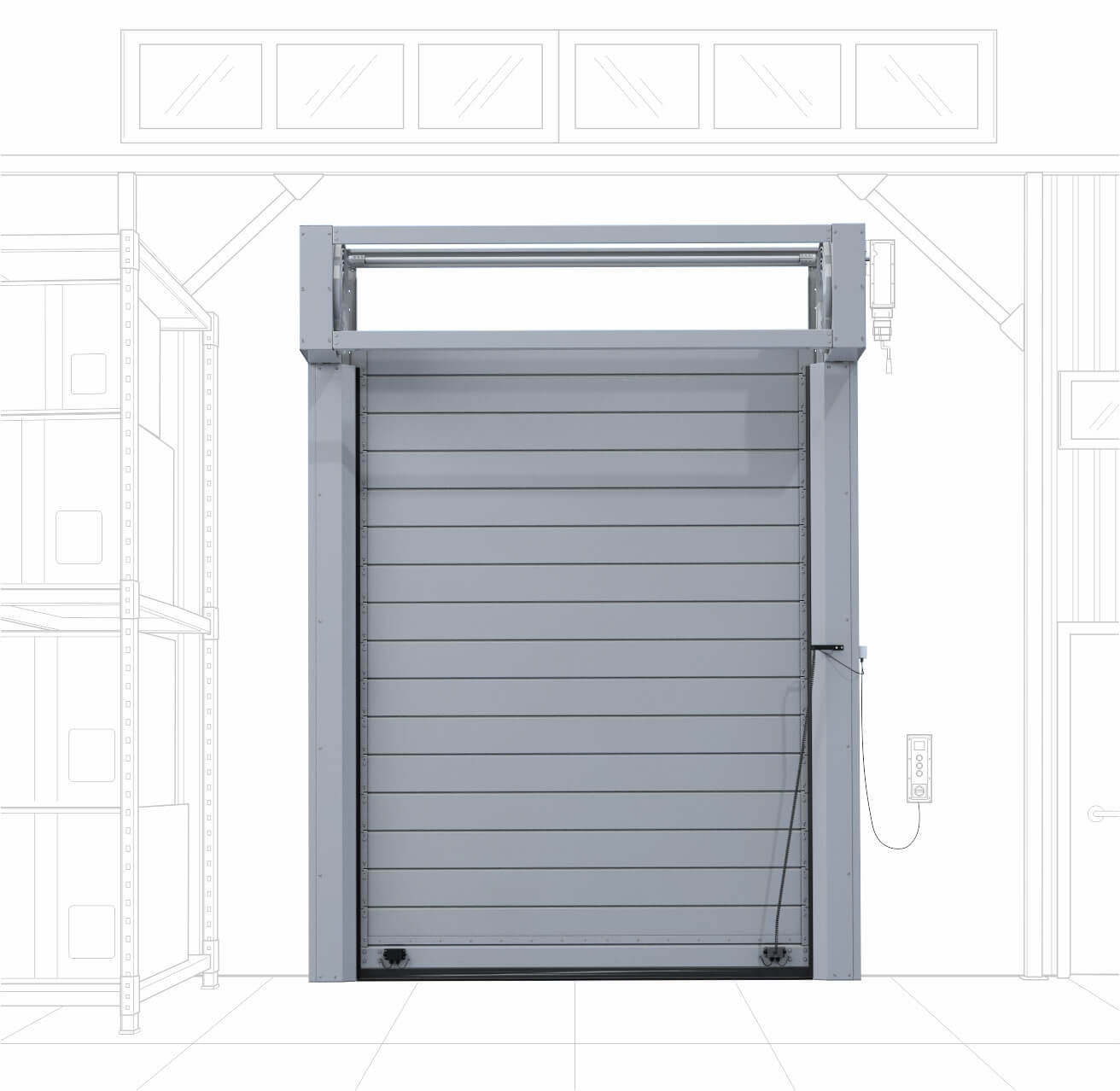

Благодаря прочной и энергоэффективной конструкции ворота TurboRoll подойдут для промышленных или коммерческих объектов с высокими требованиями к теплоизоляции и интенсивным трафиком.

Преимущества cкоростных спиральных ворот TurboRoll

Скорость открытия до 2 м/с

Ворота TurboRoll открываются со скоростью до 2 м/с, обеспечивая бесперебойную транспортную логистику на объектах с высоким трафиком и поддерживая оптимальный микроклимат.

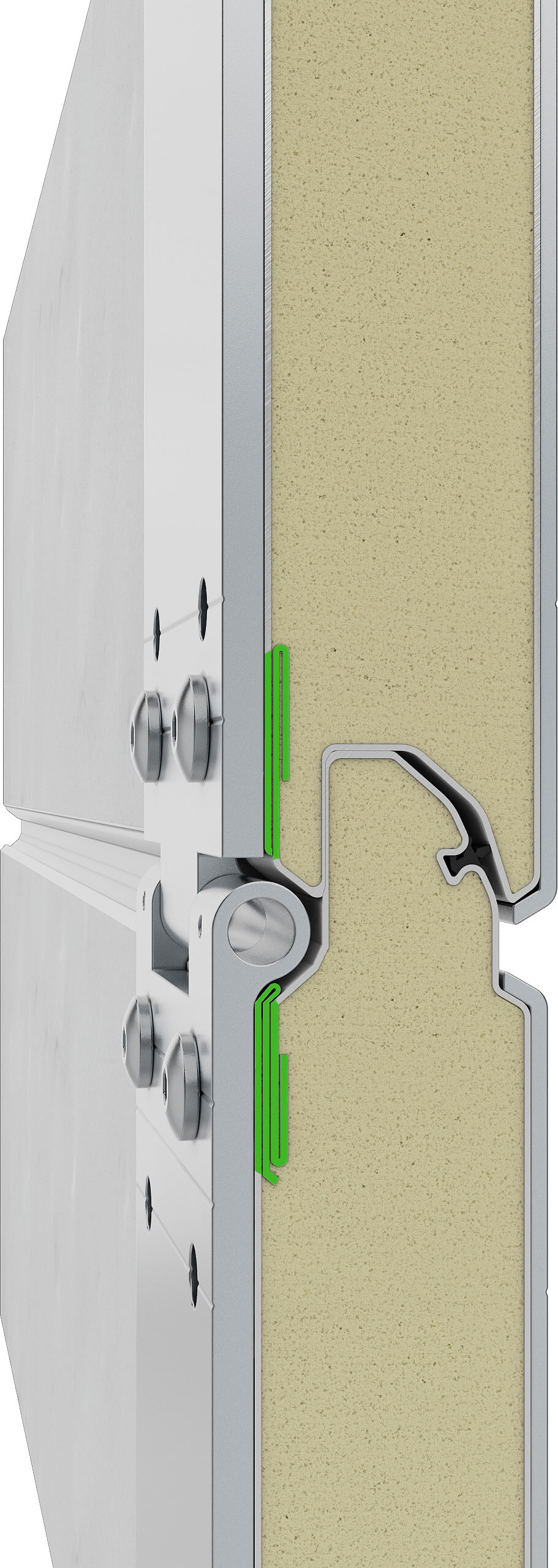

Энергоэффективные сэндвич-панели

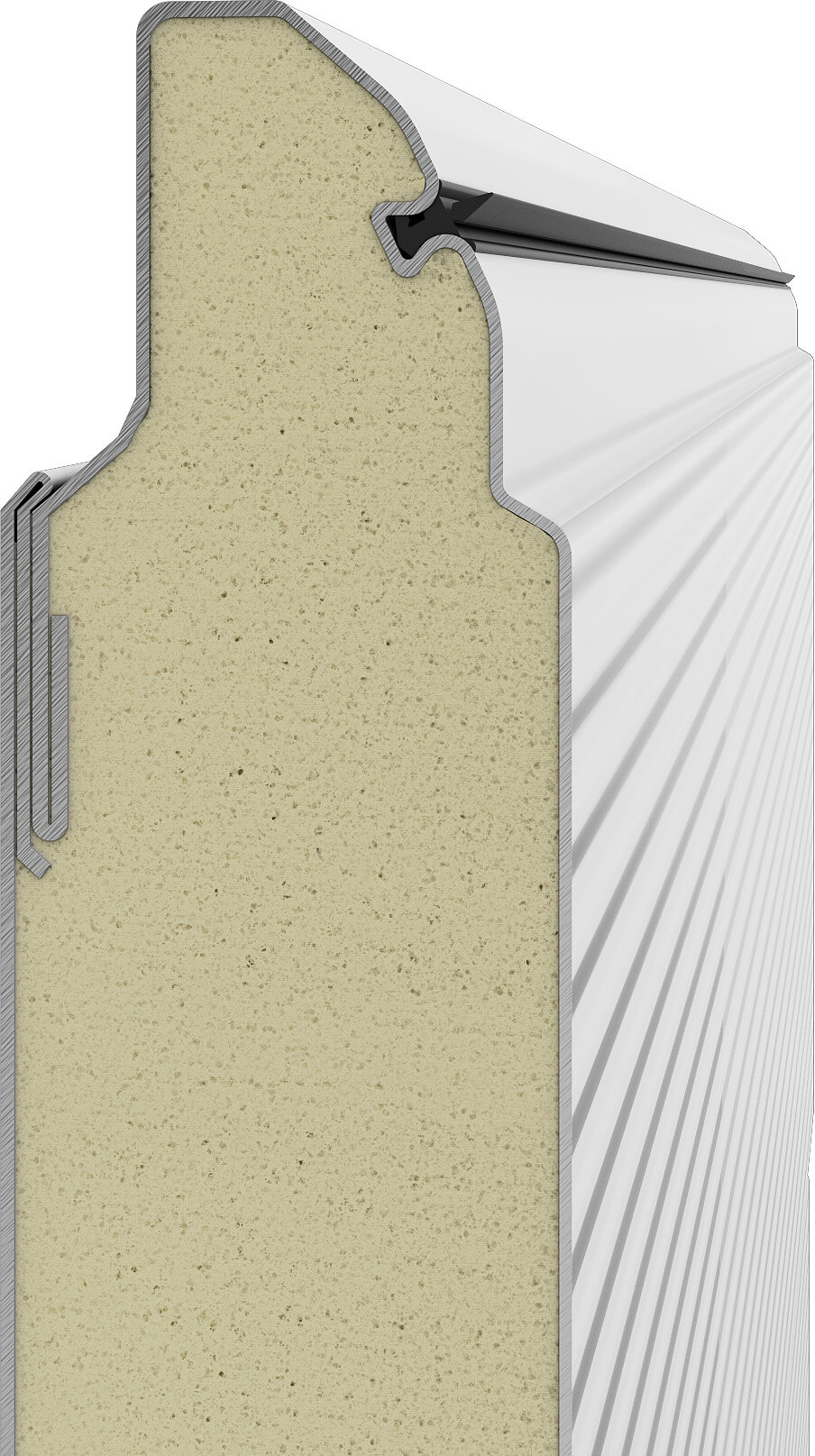

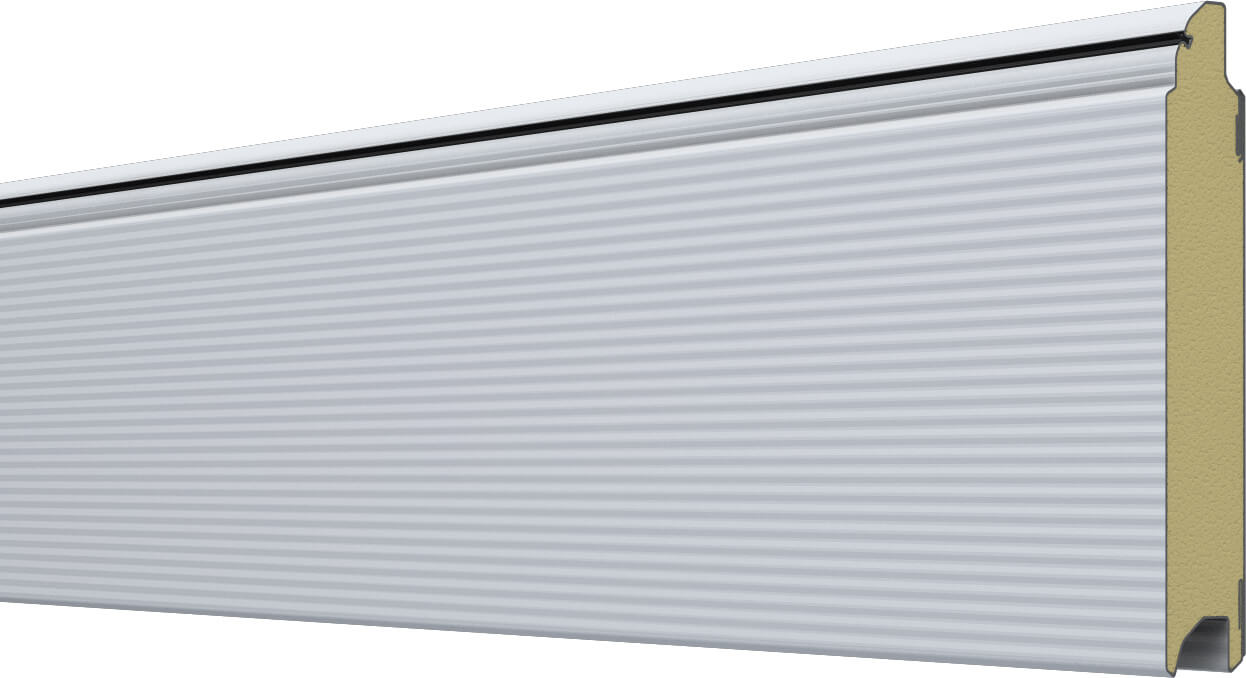

Прочные стальные сэндвич-панели толщиной 42 мм заполненные пенополиуретаном, обеспечивают эффективную теплоизоляцию и устойчивость к ветровым и ударным нагрузкам.

Замкнутый контур стальных листов

Замкнутый контур стальных листов защищает сэндвич-панели от расслоения, сохраняя привлекательней внешний вид конструкции на долгие годы.

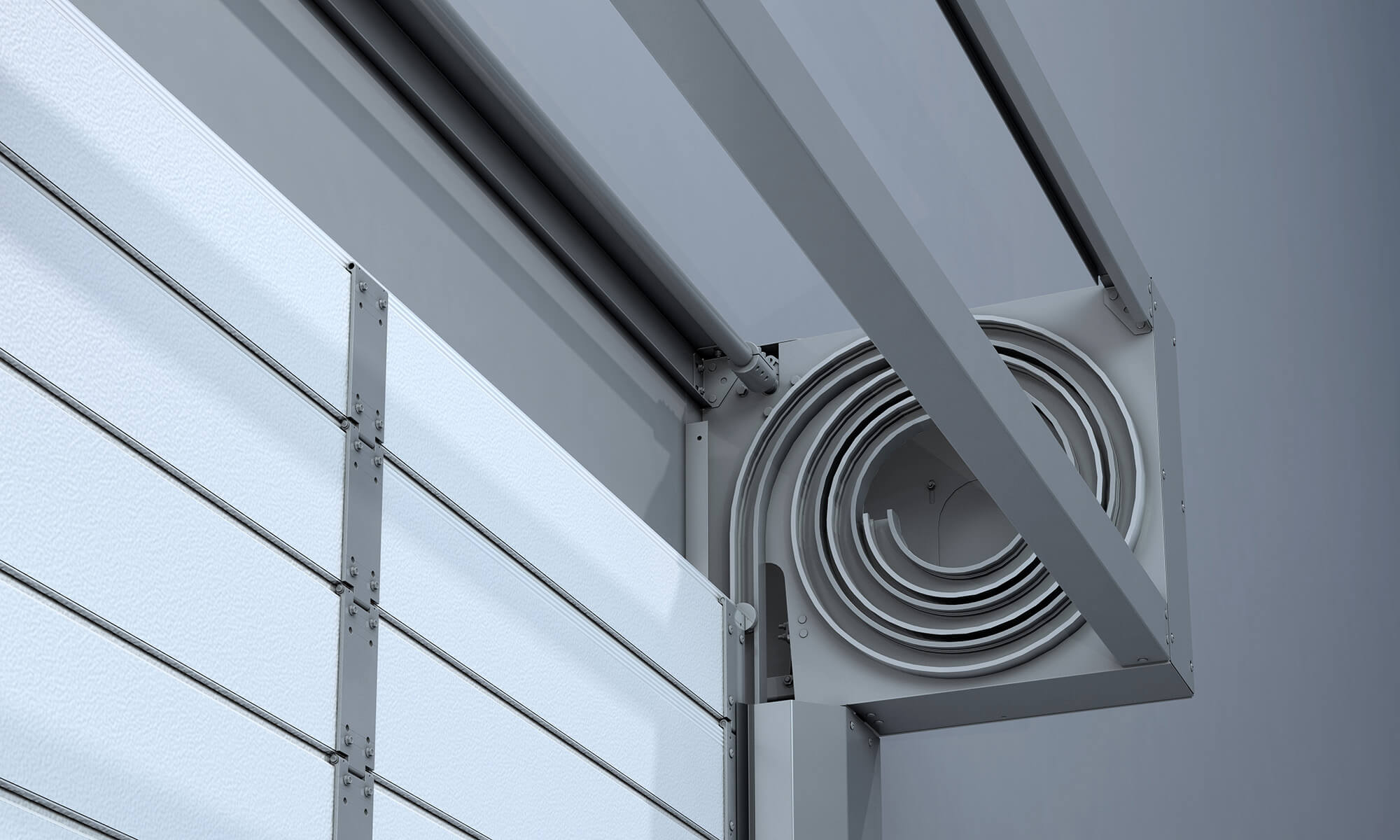

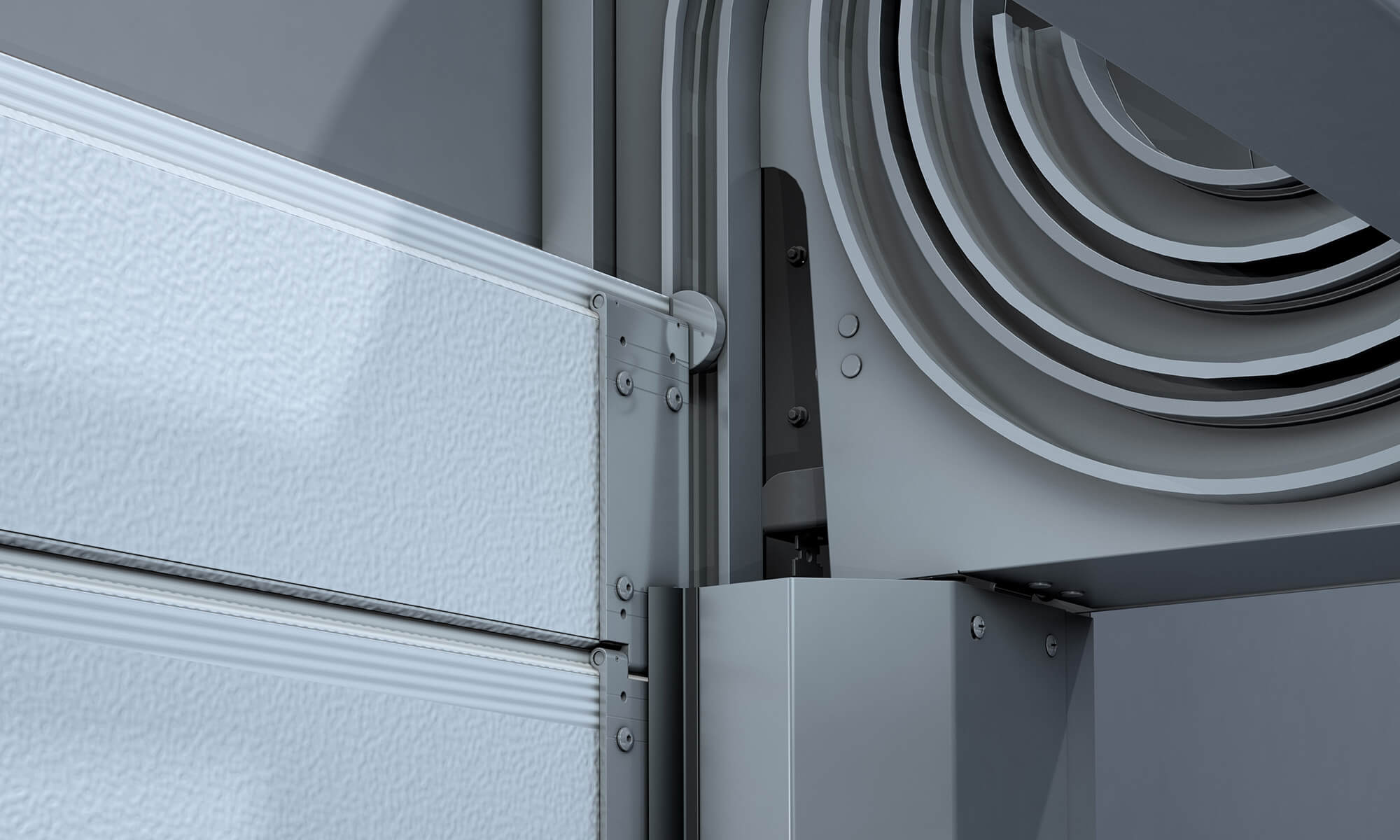

Бесконтактное наматывание полотна

Намотка полотна по спиральной траектории исключает соприкосновение секций внутри каркаса короба. Обеспечивается сохранение целостности и презентабельного внешнего вида конструкции ворот.

Герметизация проема

Боковые и межпанельные уплотнители надежно защищают от сквозняков и пыли, обеспечивая стабильную теплоизоляцию.

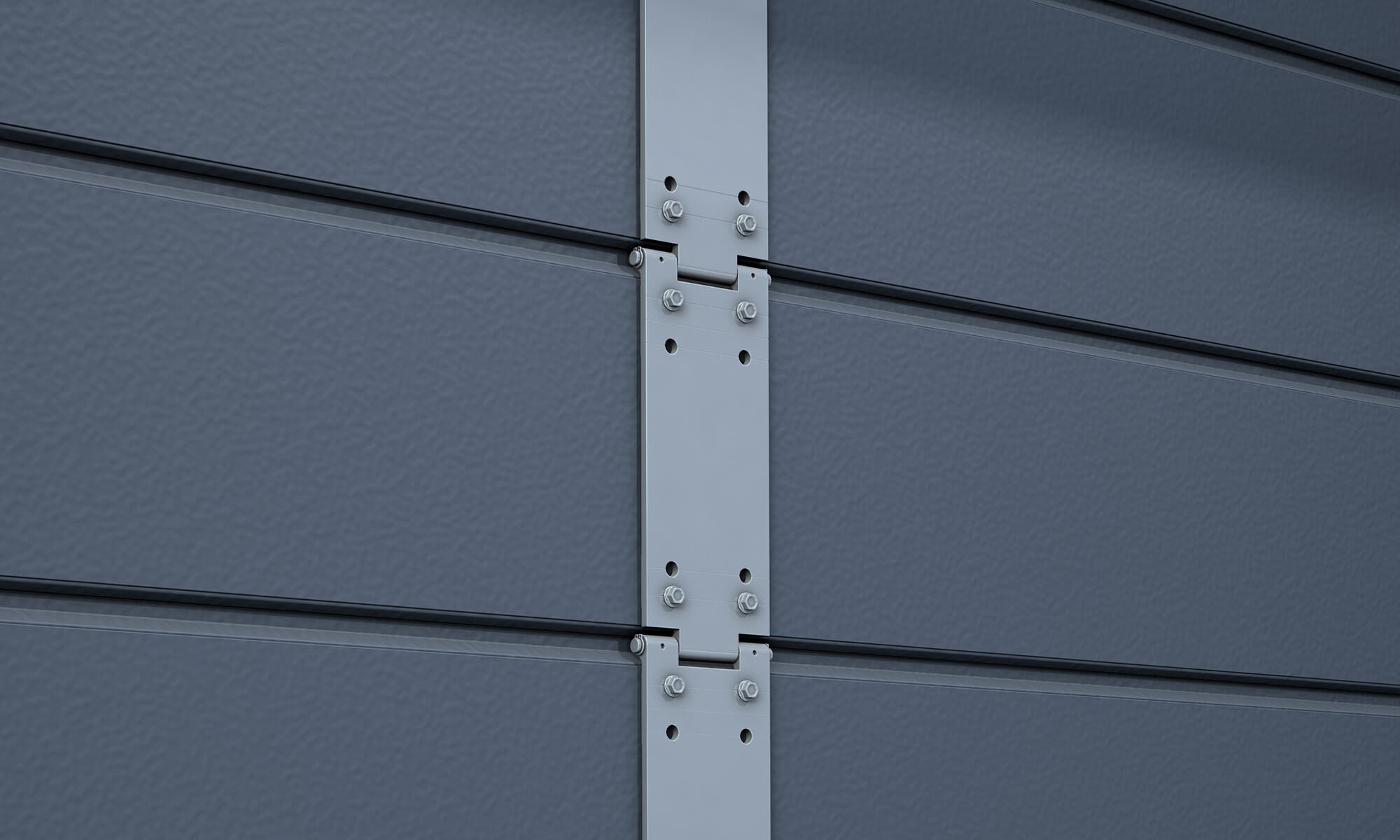

Коррозионностойкие материалы

Алюминиевые:

• промежуточные и боковые петли;
• направляющие петли.

Оцинковонные:

• каркас короба и вертикальные стойки окрашенные в RAL9006 (серебристый металлик).

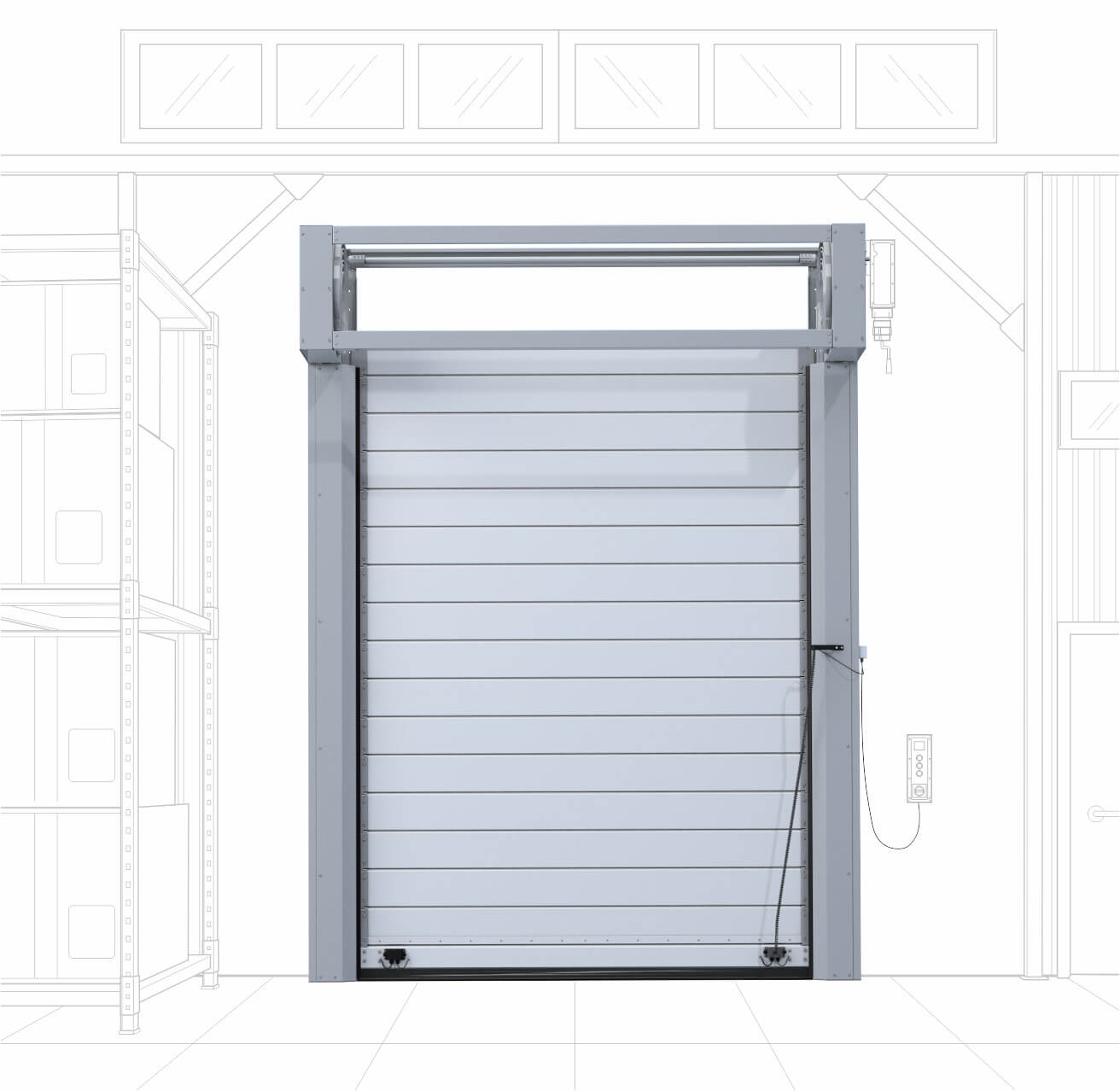

Внешний вид

Стандартный цвет

Цвет полотна снаружи / изнутри RAL9002 (серо-белый)

Предпочтительные цвета

Цвет полотна снаружи / изнутри:

• RAL9006 (серебристыйй металлик)

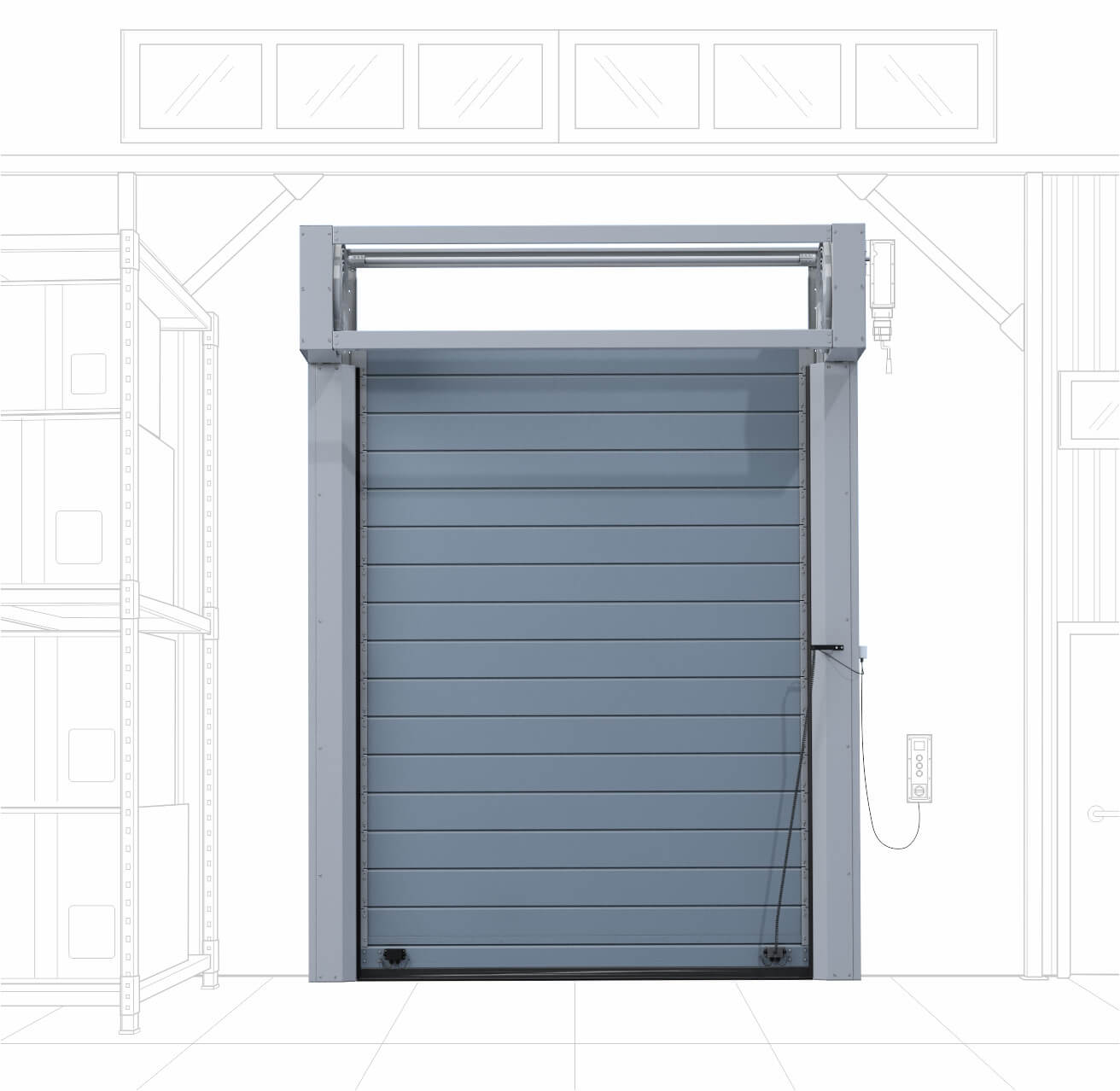

• RAL7024 (графитовый)

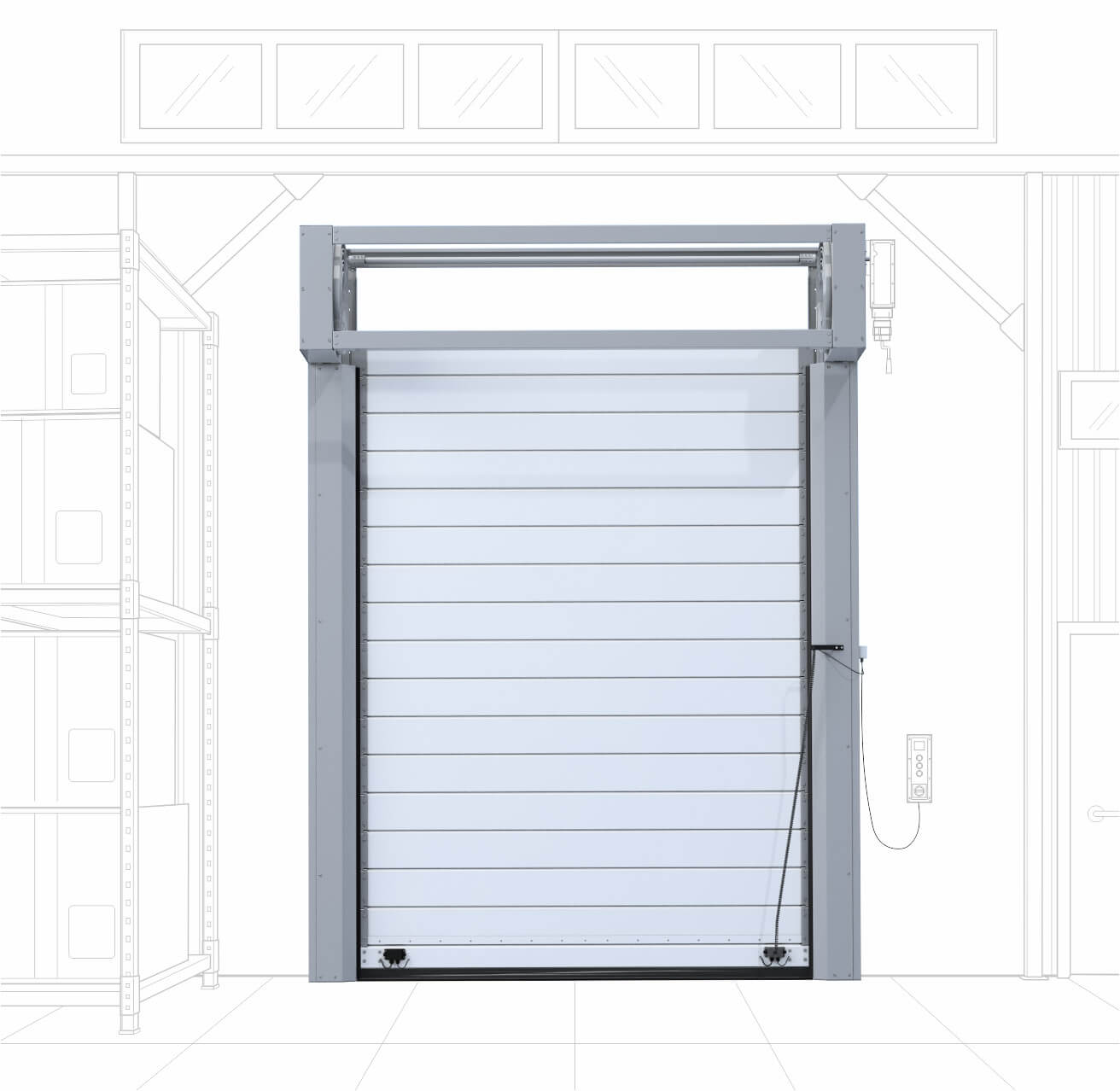

• RAL9016 (белый)

Популярные в промышленном дизайне оттенки, на которые установлена специальная цена.

Нестандартные цвета

Возможность окраски полотна ворот в другие цвета по каталогу RAL с внешней и/или внутренней стороны.

Тип полотна

Вид снаружи

Гладкая текстура панели передает глубину любых оттенков, что обеспечивает воротам привлекательный вид.

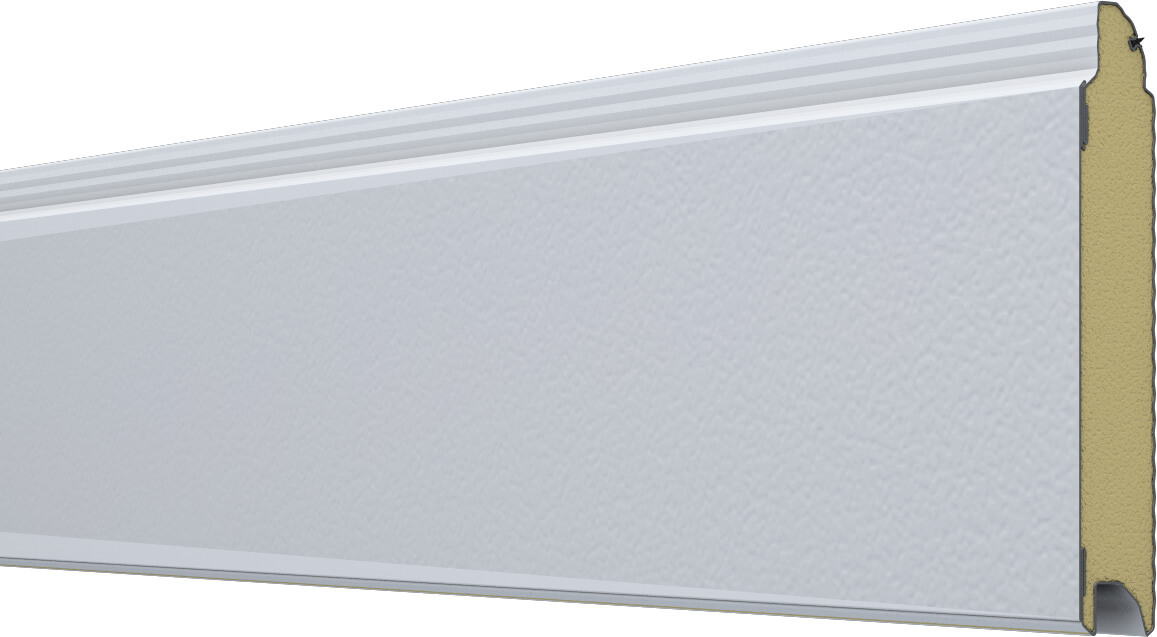

Тип полотна: Микроволна

Вид снаружи

Тиснение: Smooth

Вид изнутри

Текстура панели скрывает мелкие повреждения и царапины.

Тиснение: Stucco

Цвет каркаса короба и стоек

Цвет: RAL9006 (серебристый металлик)



Нестандартные цвета

Возможность окраски каркаса короба и стоек в другие цвета по каталогу RAL.

Система управления

Для управления воротами используется высокоскоростной привод с блоком управления.

Преимущества электропривода:

• гибкие настройки скорости движения ворот позволяют адаптировать их работу под конкретные условия эксплуатации;
• плавный старт и плавное торможение обеспечивают сохранность ворот в процессе эксплуатации;
• энкодер контролирует остановку ворот в конечных положениях;
• индикация состояния ворот на дисплее;
• напряжение питания: 230В;
• степень защиты электропривода - IP54.

Безопасность в базовой комплектации

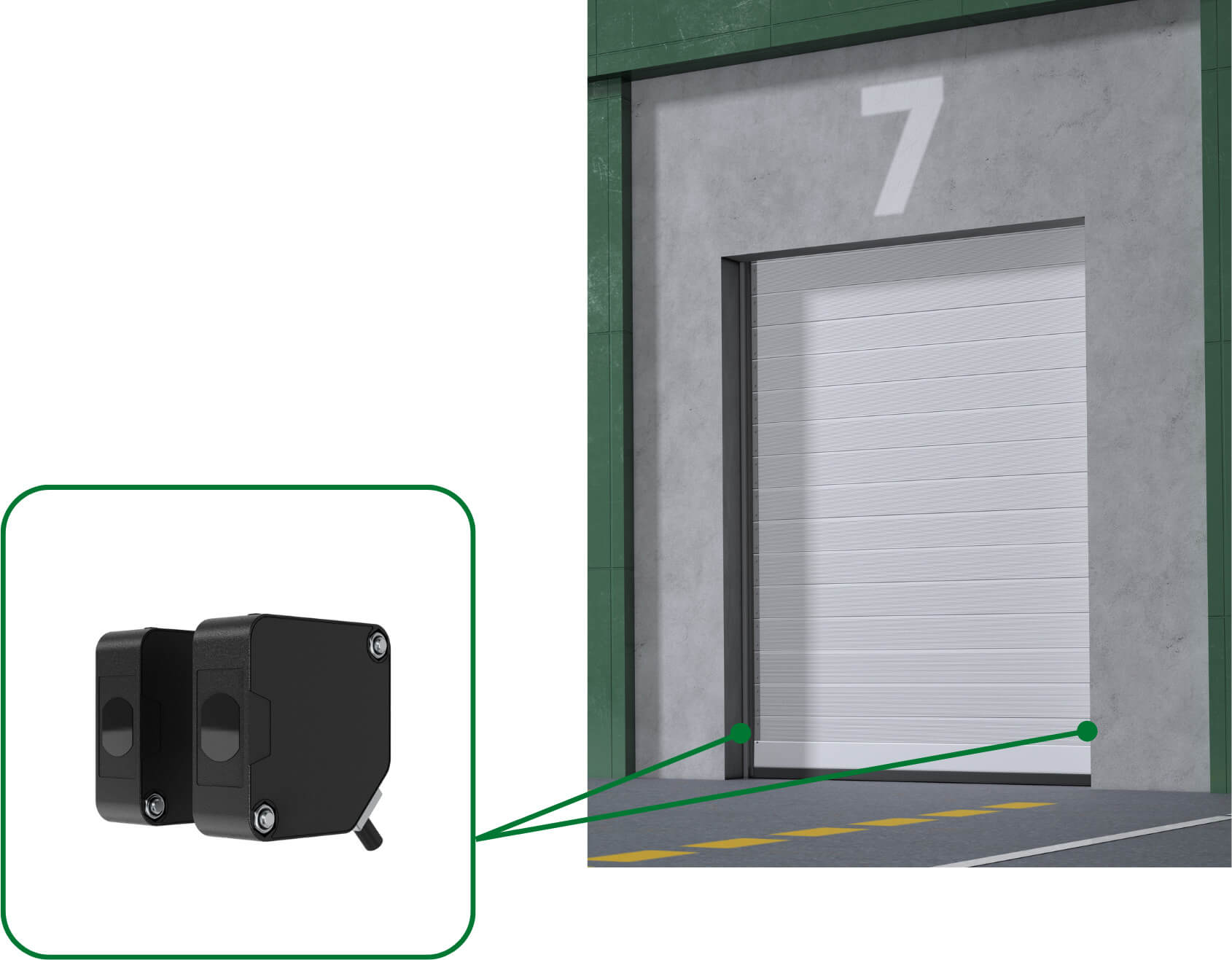

Встроенные фотоэлементы

Пара встроенных фотоэлементов распознает препятствие на пути полотна, предотвращая повреждение груза и оборудования, а также обеспечивая безопасность персонала.

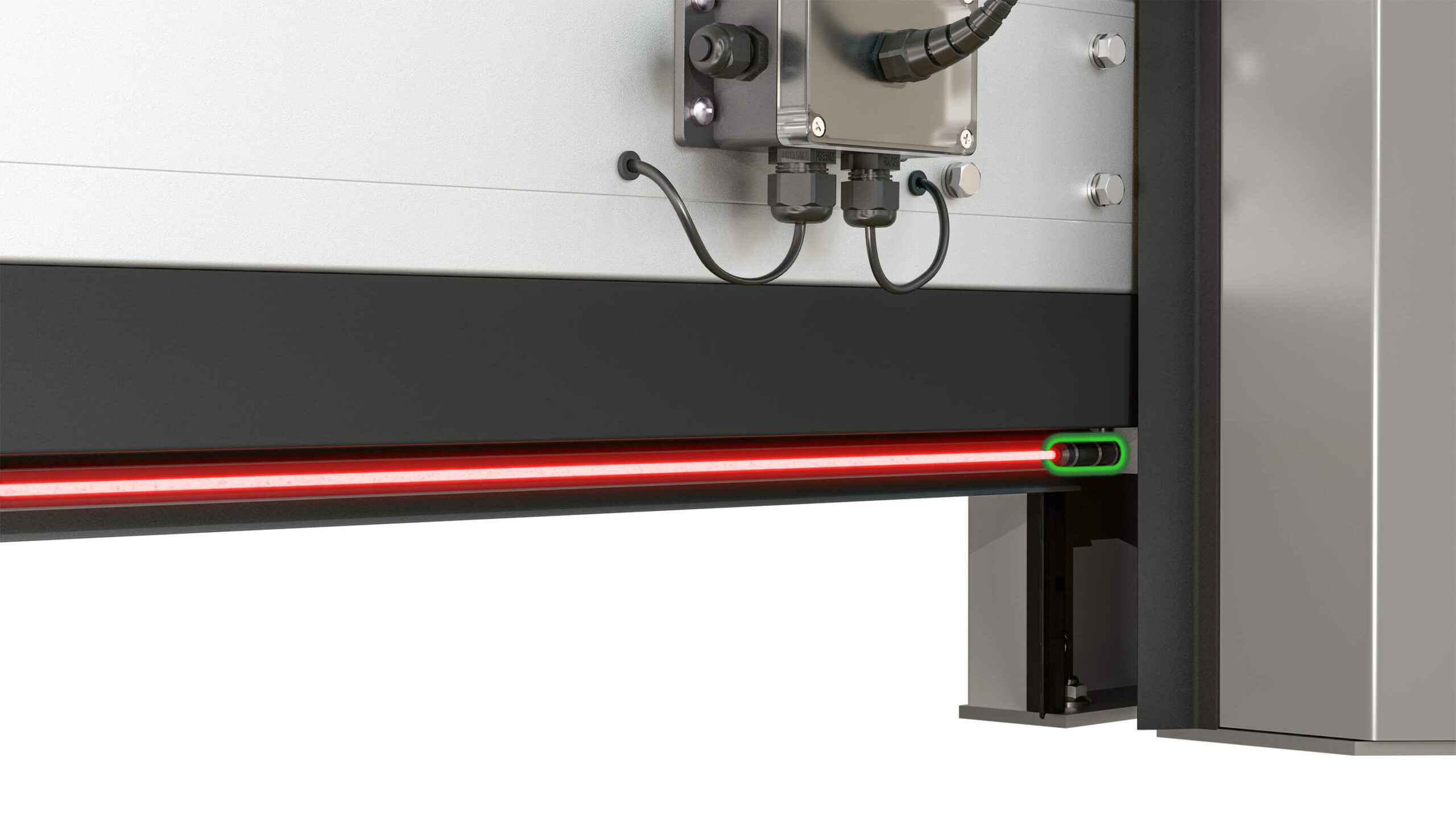

Система оптических датчиков

Система оптических датчиков защищает от повреждений при наезде полотна на препятствие.

В базовую комплектацию входят:

• комплект с двумя монтажными коробками MBOX-ADS;
• 2 оптосенсора типа OSE (приемник и передатчик).

Варианты управления

Варианты управления, которые подойдут для ворот на вашем объекте:

• Радар
• Шнуровой выключатель
• Пульты ДУ
• Пост управления

Опции и аксессуары

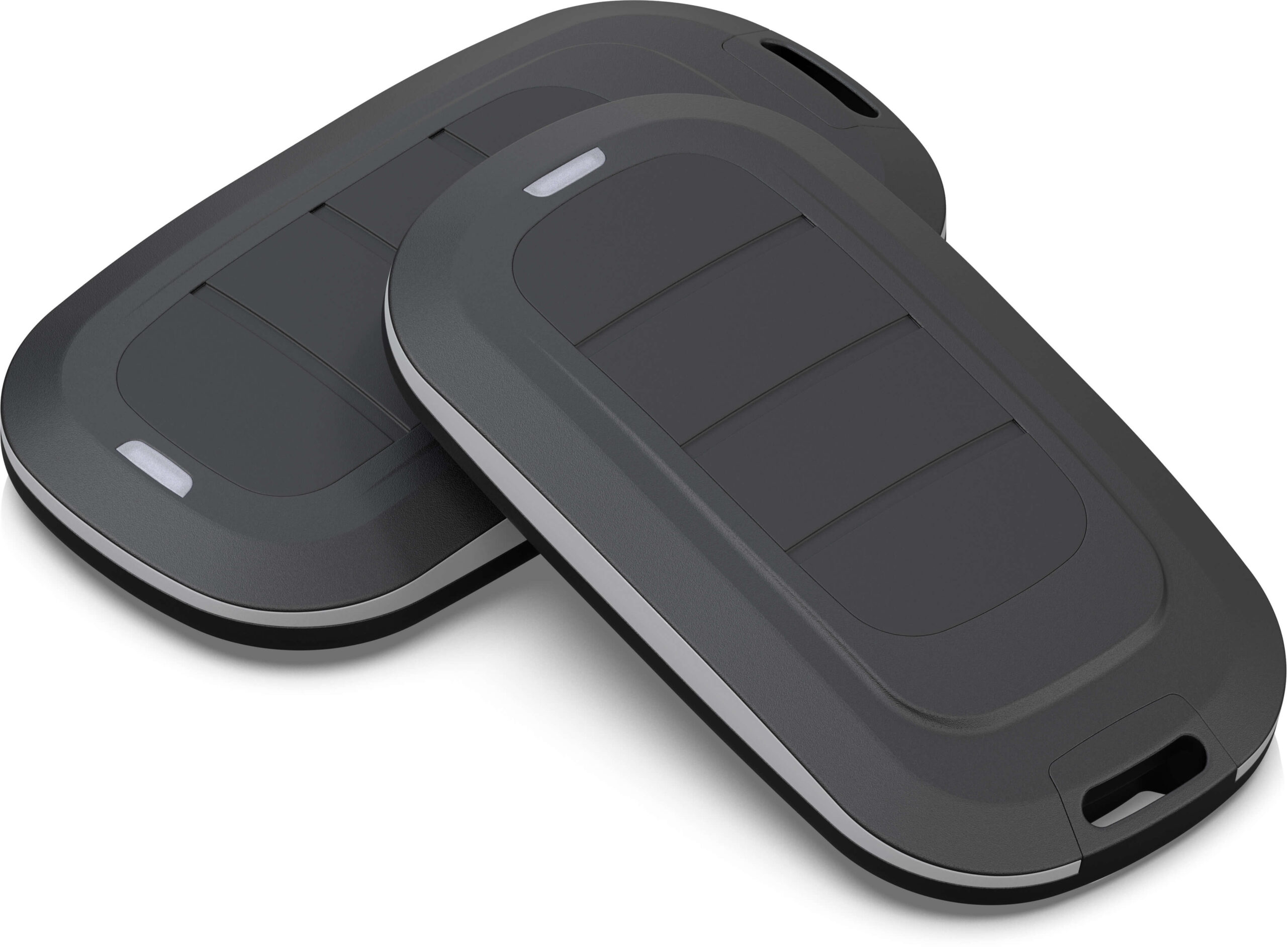

Пульт ДУ

Предназначены для дистанционного управления скоростными спиральными воротами TurboRoll

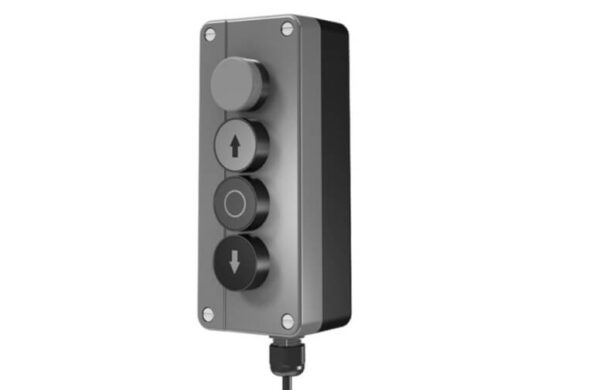

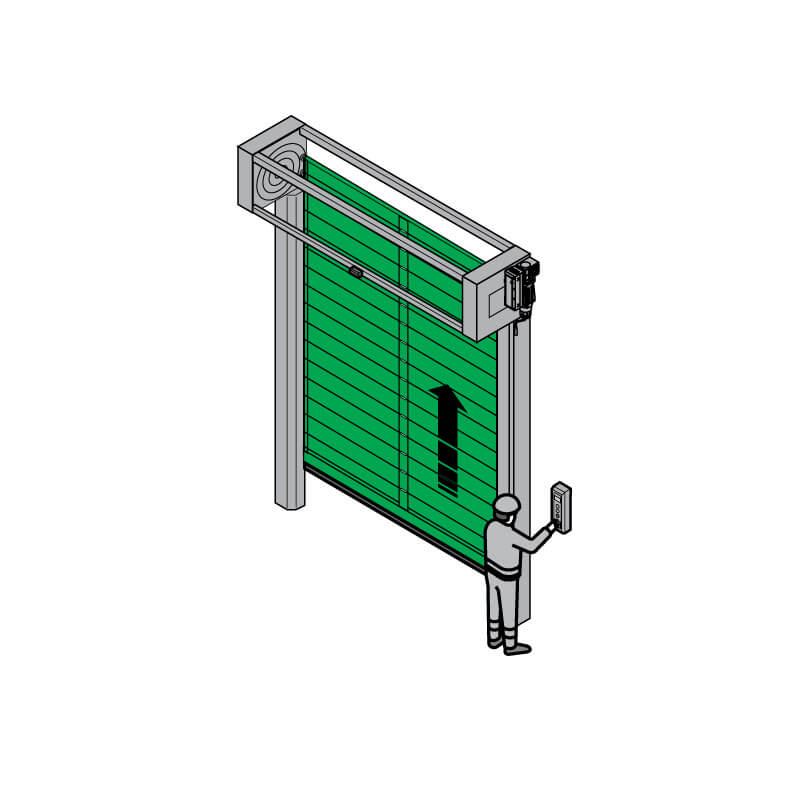

Пост управления

С помощью кнопок подает приводу основные команды: открытие, закрытие и остановка движения ворот. Пост управления устанавливается с обратной стороны размещения блока управления

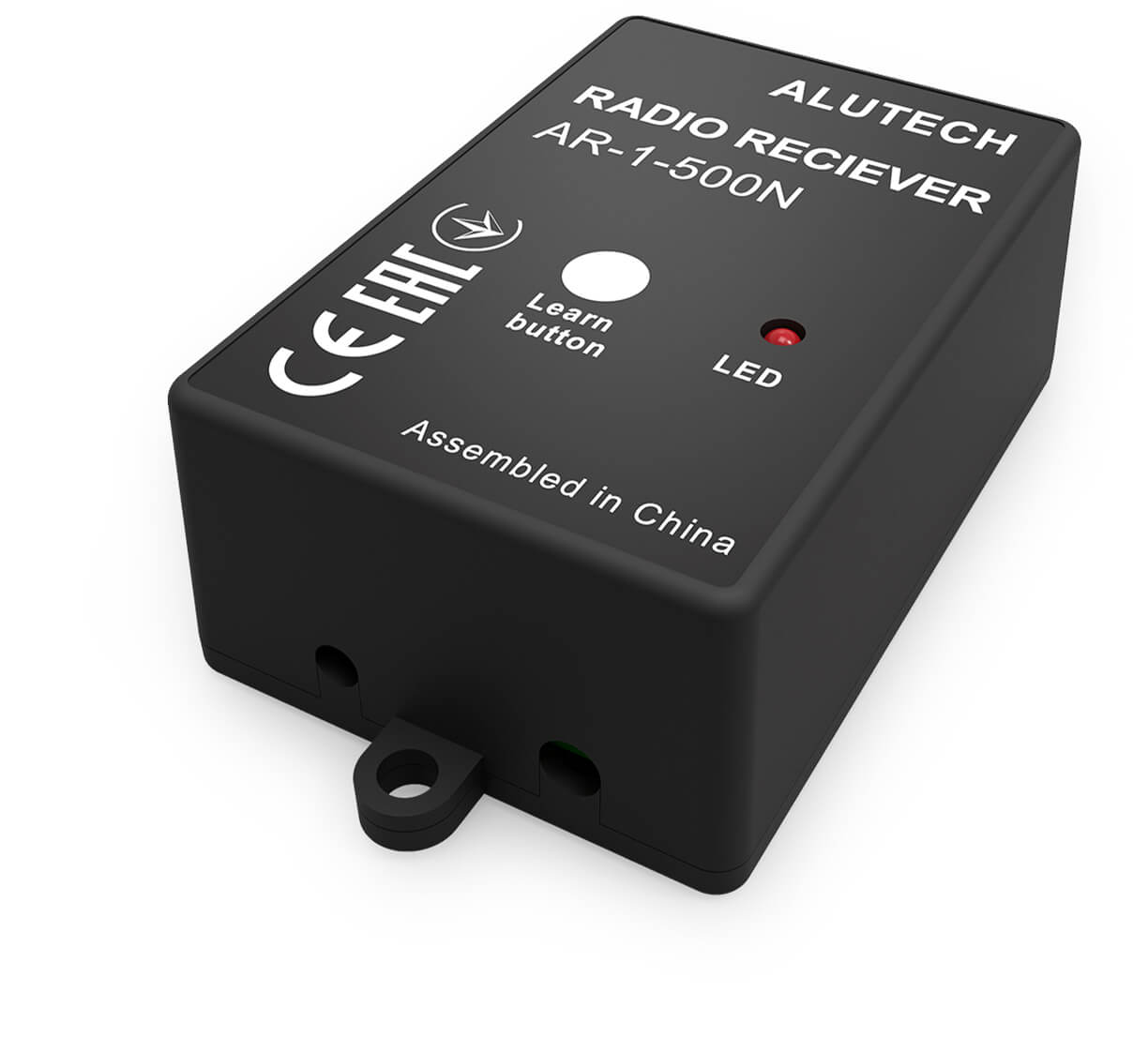

Радиоприемник

Обеспечивает дистанционное управление воротной автоматикой с помощью пульта

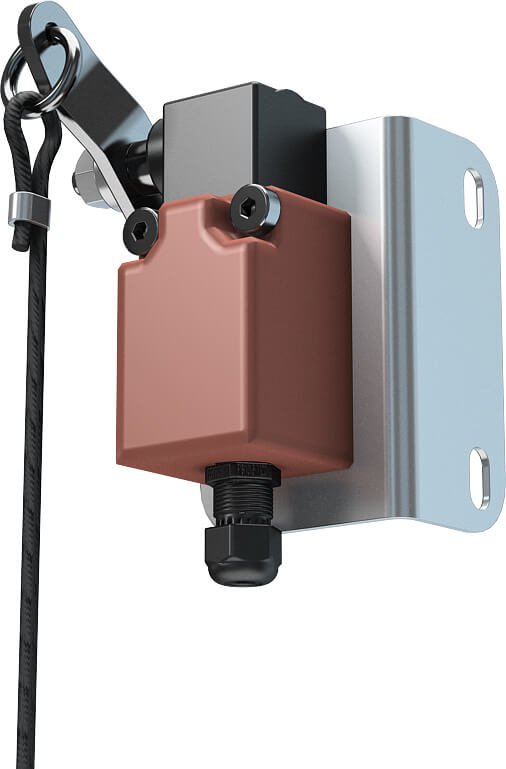

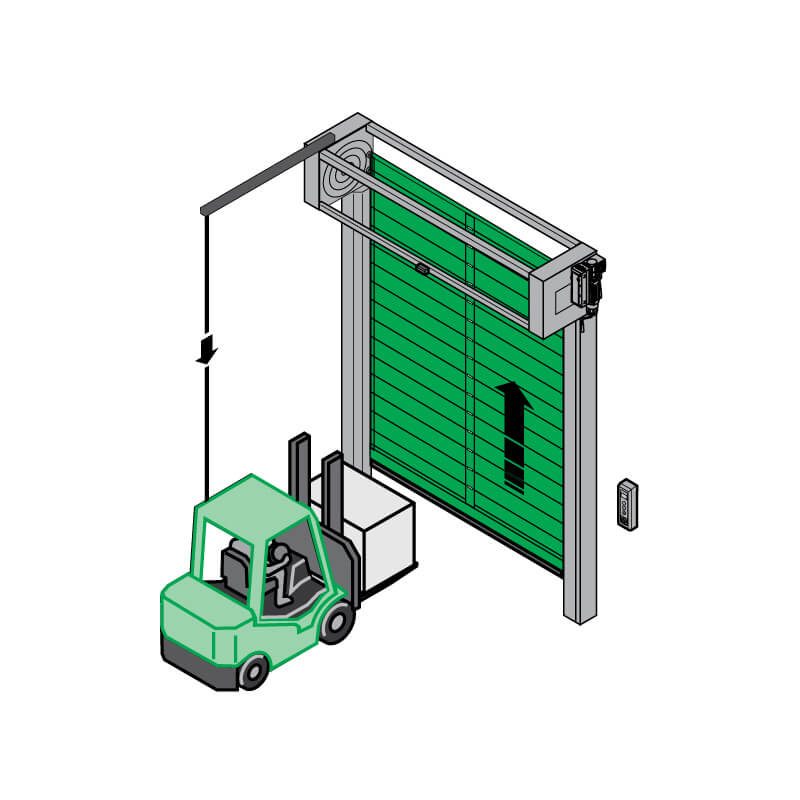

Шнуровой выключатель

Для открывания ворот следует потянуть трос. Шнуровой выключатель можно установить снаружи и изнутри проема

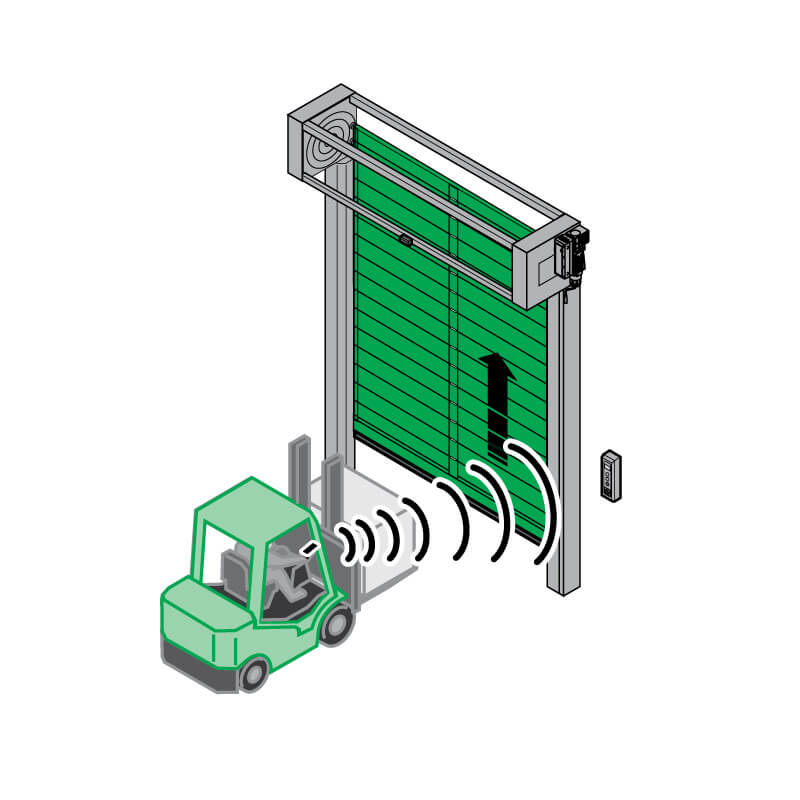

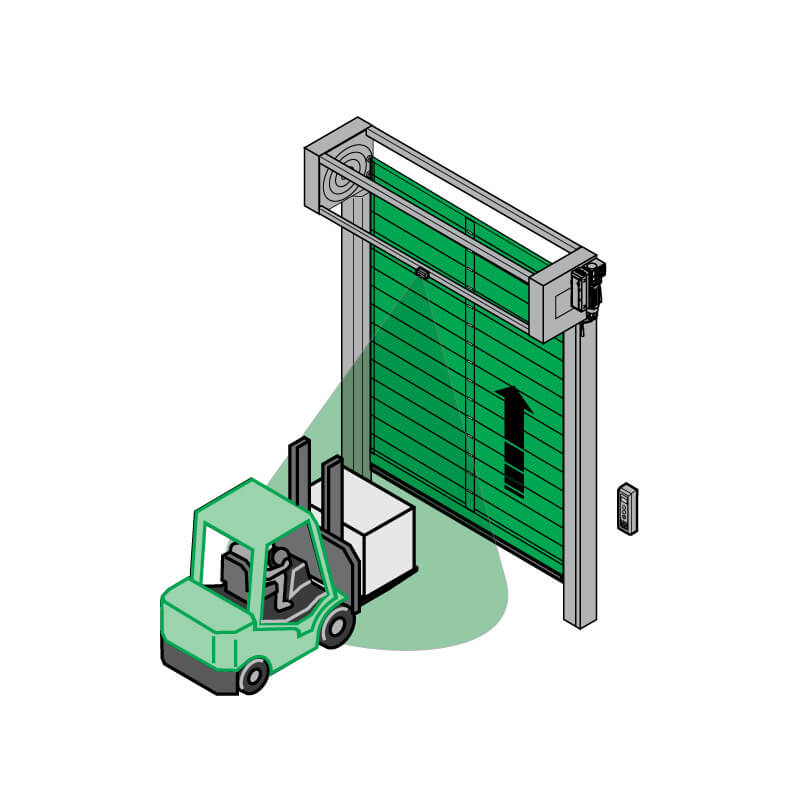

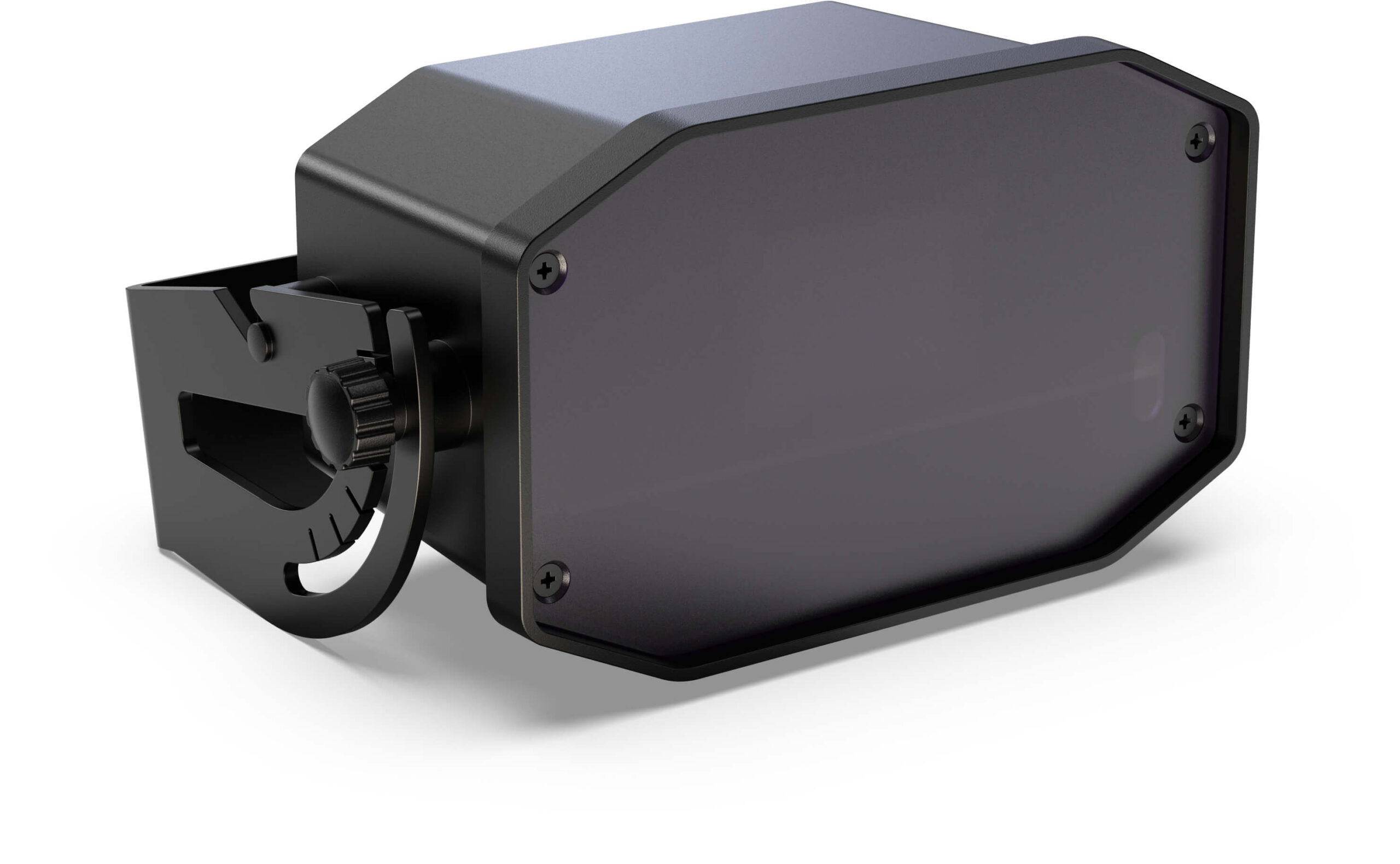

Радар

Радар срабатывает на приближение транспорта к воротам, при этом благодаря гибкой конфигурации можно исключить ложные срабатывания на проходящий поток и пешеходов

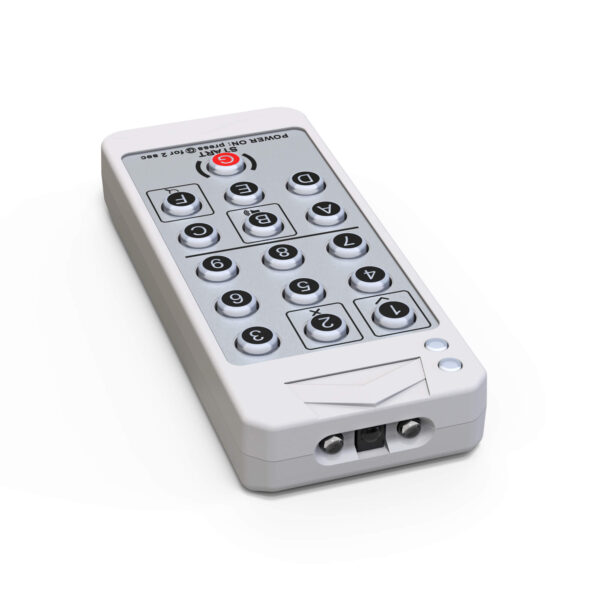

Пульт ДУ для настройки радара

Предназначены для широкой настройки радара

Светофор

Регулирует движение и ускоряет транспортный поток

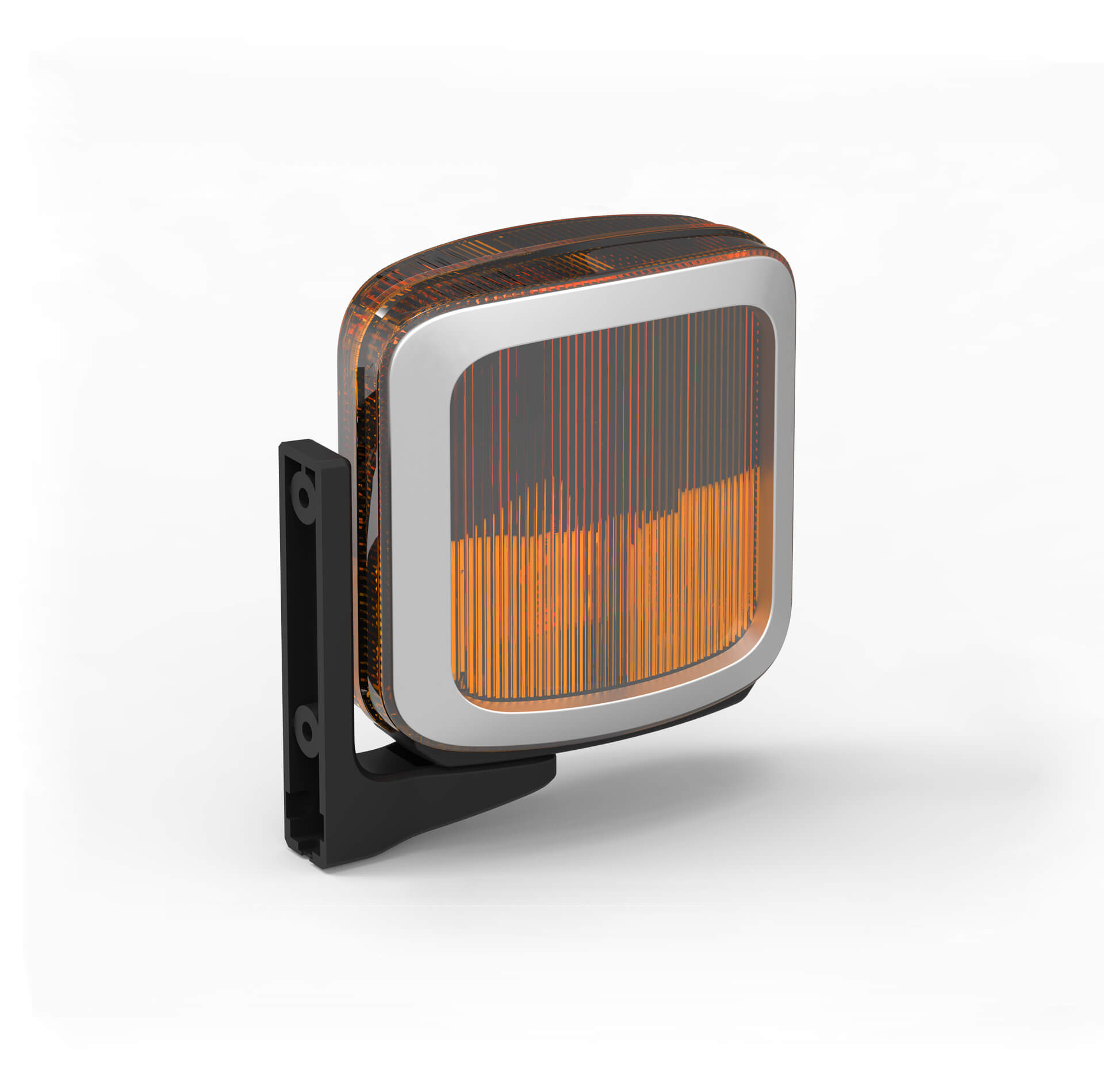

Сигнальная лампа

Предупреждает о начале движения ворот, это снижает вероятность аварий на объекте

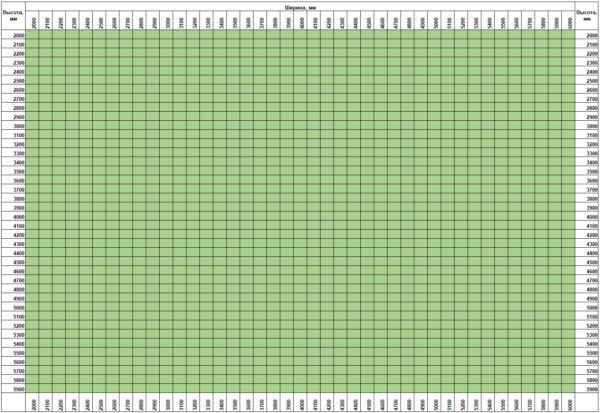

Размеры скоростных спиральных ворот turboroll

Любой размер с шагом 5 мм без переплаты и со стандартными сроками изготовления.

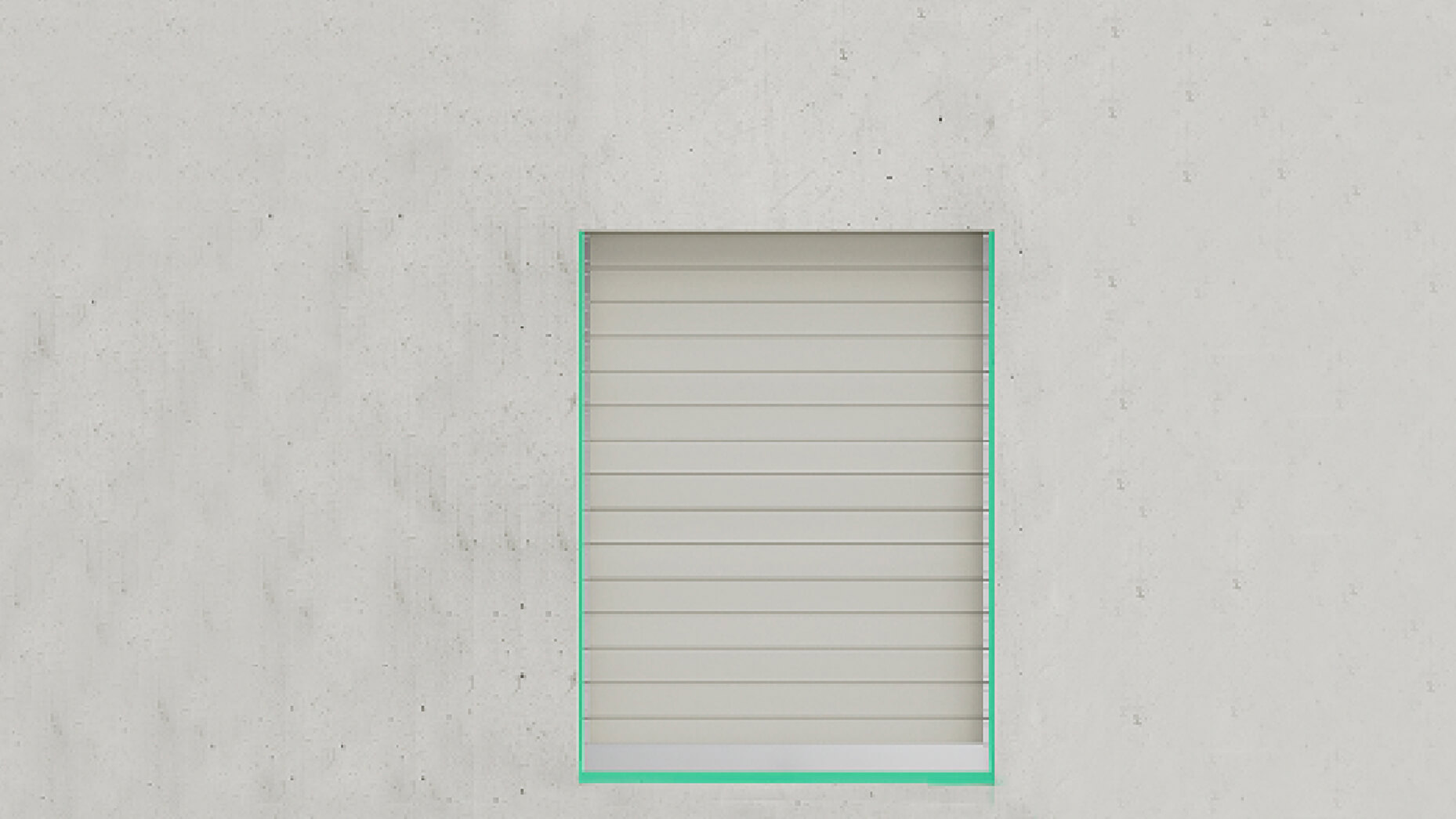

Подготовка проема

Для обеспечения правильного монтажа ворот, необходимо провести работы по подготовке проема, на который будут устанавливаться ворота. Хорошо подготовленный проем и качественный монтаж – залог долговечной и безопасной работы ворот.

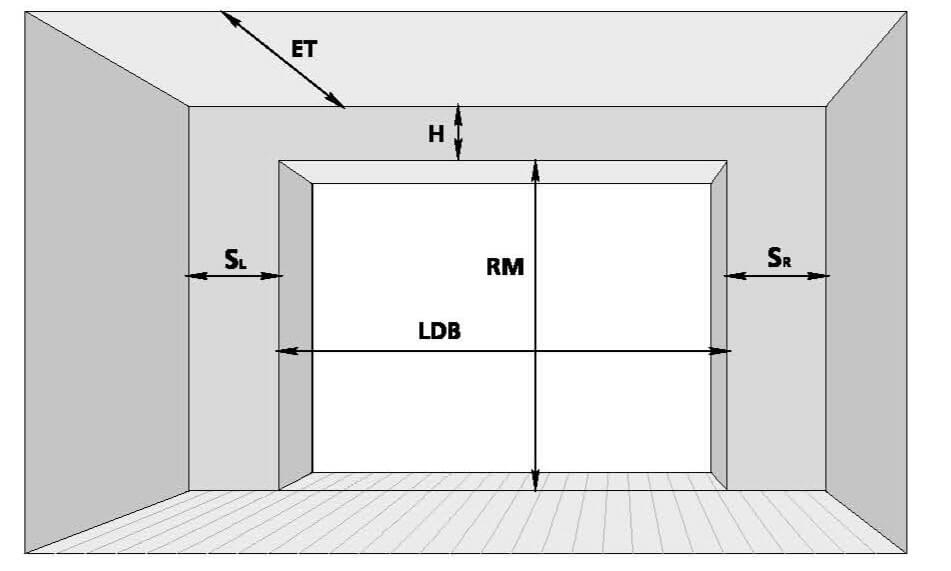

Схема проведения замеров

• RM- высота проема;
• LDB – ширина проема;
• H – высота перемычки;
• ET – глубина вхождения внутрь помещения;
• SL, SR – расстояние от края проема до боковой стены.

Подготовленные проемы должны отвечать следующим требованиям:

1. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
2. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм по всей поверхности.
3. Пространство, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
4. Проем лучше выполнять из сплошных материалов, таких как бетон, естественный камень, цельный кирпич.
5. Пространство, необходимое для монтажа ворот должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.

При выполнении проема помещения из бетона несущие элементы ворот крепятся непосредственно к проему при помощи нейлоновых дюбелей с вворачиваемыми винтами.

При выполнении проема помещения из металлоконструкции несущие элементы ворот крепятся к металлоконструкции при помощи самонарезающих винтов
